Apa Itu Bored Pile dan Bagaimana Cara Menyusun Jadwalnya?

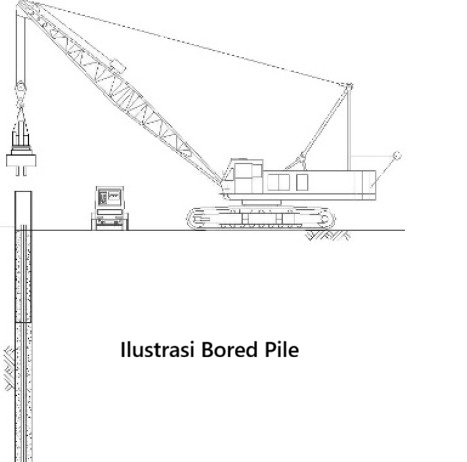

Bored pile adalah jenis pondasi dalam yang dibuat dengan cara mengebor tanah sampai kedalaman rencana, kemudian memasang tulangan dan mengecor beton di dalam lubang bor tersebut. Berbeda dengan tiang pancang yang dipukul atau ditekan ke dalam tanah, bored pile dibuat langsung di lokasi dengan metode pengeboran.

Dalam pekerjaan konstruksi besar seperti jalan layang, jembatan, gedung tinggi, stasiun, dan struktur transportasi, bored pile banyak digunakan karena mampu menyalurkan beban struktur ke lapisan tanah keras di kedalaman tertentu. Bored pile merupakan pondasi yang dibuat dengan pengeboran sampai kedalaman tertentu, kemudian dilanjutkan dengan pemasangan besi tulangan dan pengecoran beton.

Secara sederhana, urutan utama bored pile adalah:

1. Menentukan titik bor.
2. Mengebor tanah sampai kedalaman desain.
3. Menjaga stabilitas lubang dengan casing atau slurry bila diperlukan.
4. Membersihkan lubang bor.
5. Memasang tulangan.
6. Mengecor beton menggunakan tremie pipe.
7. Melakukan pencabutan casing, backfill, pembersihan, dan pengujian.

Fungsi Bored Pile

Bored pile berfungsi sebagai elemen pondasi yang memindahkan beban struktur atas ke tanah keras atau lapisan tanah yang memiliki daya dukung cukup. Pondasi ini umum digunakan ketika pondasi dangkal tidak mampu menahan beban struktur.

Fungsi utama bored pile antara lain:

Tahapan Pekerjaan Bored Pile

Pekerjaan bored pile perlu disusun berdasarkan urutan kerja yang benar yang biasanya mengacu pada metode kerja. Beberapa urutan pekerjaan yang perlu dijalankan untuk aktifitas bored pile, seperti:

a. Persiapan Dokumen dan Izin Kerja

Sebelum pekerjaan fisik dimulai, tim proyek perlu memastikan bahwa gambar kerja, method statement, inspection test plan, permit to work, dan dokumen HSE sudah disetujui.

Aktivitas yang umum dimasukkan ke schedule:

b. Mobilisasi Alat, Material, dan Tenaga Kerja

Setelah dokumen siap, alat utama seperti drilling rig, crane, excavator, temporary casing, tremie pipe, dan material tulangan dimobilisasi ke lokasi.

Contoh resource:

c. Setting Out Titik Bor

Surveyor menentukan koordinat titik bor berdasarkan drawing. Posisi ini harus dicek dan disetujui sebelum alat bor ditempatkan. Tahapan setting out mencakup penentuan titik pengeboran dengan koordinat dan alat survey.

Aktivitas schedule:

d. Positioning Drilling Rig

Drilling rig diposisikan tepat di atas titik bor. Pada tahap ini perlu dicek verticality, level alat, dan akses kerja.

Aktivitas schedule:

e. Initial Drilling dan Temporary Casing

Pengeboran awal dilakukan untuk membuka lubang. Bila tanah bagian atas tidak stabil, temporary casing dipasang untuk menjaga lubang tidak longsor. Temporary casing digunakan untuk menjaga stabilitas lubang pada bagian atas selama proses pengeboran.

Aktivitas schedule:

f. Main Drilling

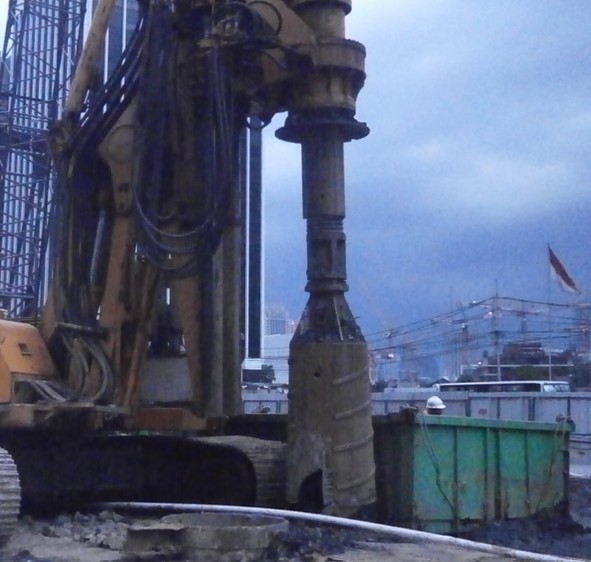

Main drilling adalah pengeboran utama sampai kedalaman rencana. Durasi aktivitas ini sangat dipengaruhi oleh diameter pile, kedalaman, jenis tanah, kapasitas rig, metode slurry, dan kondisi lapangan. Dalam contoh ini, diameter dan kedalaman bored pile hanya digunakan sebagai asumsi. Pada proyek aktual, nilai tersebut harus mengikuti gambar desain, data tanah, dan spesifikasi teknis proyek.

Aktivitas schedule:

g. Instalasi Tulangan

Setelah lubang bor selesai dan bersih, reinforcement cage dipasang menggunakan crane. Sambungan antar section tulangan dapat dilakukan bila cage terlalu panjang untuk diangkat sekaligus.

Aktivitas schedule:

h. Instalasi Tremie Pipe dan Pengecoran

Tremie pipe dipasang sampai dekat dasar lubang. Tujuan utamanya adalah agar pengecoran beton bored pile berlangsung kontinu, terkendali, dan tidak tercampur dengan air tanah, lumpur, slurry, atau material kotoran di dalam lubang bor. Beton kemudian dicor secara kontinu agar tidak terjadi segregasi dan agar kualitas beton tetap terjaga.

Aktivitas schedule:

i. Cabut Casing, Backfill, dan Housekeeping

Setelah pengecoran, temporary casing dicabut, area dirapikan, dan lubang atau area sekitar ditutup sesuai kebutuhan.

Aktivitas schedule:

j. Testing dan Dokumentasi

Beberapa pengujian bored pile dapat dilakukan sesuai requirement proyek, seperti PIT, CSL, PDA Test, atau Static Load Test. Pengujian seperti Static Load Test, PDA, CSL, dan PIT sebagai bagian dari kontrol mutu bored pile.

Aktivitas schedule:

Cara Menyusun Jadwal Bored Pile

Penyusunan jadwal bored pile sebaiknya dilakukan dengan pendekatan metode kerja + logika relasi + resource. Berikut langkah praktisnya.

Langkah 1: Tentukan WBS

WBS membantu schedule lebih rapi dan mudah dibaca. Untuk pekerjaan bored pile, WBS dapat dibuat seperti berikut:

Langkah 2: Buat Start dan Finish Milestone

Schedule harus memiliki penanda awal dan akhir yang jelas.

Pada schedule yang sesuai standard internasional, Start Milestone tidak punya predecessor, dan Finish Milestone tidak punya successor namun aktivitas lain sebaiknya punya predecessor dan successor.

Langkah 3: Susun Aktivitas Utama

Contoh aktivitas bored pile untuk 1 titik bor:

Langkah 4: Buat Relasi Antar Aktivitas

Untuk bored pile 1 titik, relasi paling umum adalah Finish-to-Start (FS) karena aktivitas berikutnya biasanya tidak dapat dimulai sebelum aktivitas sebelumnya selesai.

Contoh relasi:

Untuk beberapa titik bored pile, relasi dapat dibuat lebih realistis dengan mempertimbangkan jumlah rig, jumlah crew, urutan area, larangan mengebor titik bersebelahan, dan kapasitas supply beton.

Langkah 5: Masukkan Resource

Resource membuat schedule lebih lengkap karena menunjukkan kebutuhan tenaga kerja, alat, dan material.

Contoh Manpower

Contoh Equipment

Contoh Material

Langkah 6: Tentukan Calendar

Pemilihan calendar sangat penting. Jika pekerjaan bored pile direncanakan berlangsung terus-menerus, misalnya dengan sistem shift, dapat digunakan calendar 24 jam kerja.

Namun, bila ada batasan seperti jam kerja lingkungan, izin kebisingan, jam supply beton, atau jam operasi alat berat, calendar harus menyesuaikan kondisi tersebut.

Contoh:

Langkah 7: Pilih Activity Type yang Tepat

Untuk schedule bored pile, activity type yang paling umum adalah Task Dependent. Artinya, tanggal aktivitas dihitung berdasarkan activity calendar.

Resource Dependent hanya diperlukan bila jadwal ingin dikendalikan oleh kalender resource. Misalnya drilling rig hanya tersedia pada shift tertentu, vendor PDA hanya tersedia hari tertentu, atau batching plant hanya melayani supply beton pada jam tertentu.

Pilihan disesuaikan dengan kondisi:

Contoh Jadwal Ringkas Bored Pile 1 Titik

Berikut contoh ringkas jadwal bored pile 1 titik dengan calendar 24 jam:

Kekurangan dalam Menyusun Jadwal Bored Pile

Beberapa kesalahan yang sering terjadi:

Catatan: Contoh aktivitas, durasi, resource, calendar, dan relasi pada artikel ini dibuat untuk tujuan pembelajaran Primavera P6. Pada proyek aktual, schedule harus disesuaikan dengan gambar desain, method statement, ITP, kondisi tanah, kedalaman bored pile, diameter bored pile, kapasitas alat, jumlah crew, batasan jam kerja, supply beton, serta persyaratan kontrak.
